Karos állvány Kiváló minőségű karos állványok Németországból

Árajánlat kérése ► Videó megtekintése

[Translate "Hungary"] Kragarmregal-Anlage

A minőség és az átfogó szolgáltatás önmagáért beszél. Az OHRA több mint 40 éves tapasztalatra tekint vissza nagy teherbírású állványok gyártójaként, és lenyűgöző, teljes körű szolgáltatást nyújt: A tanácsadástól az állványrendszerek gyártásáig és összeszereléséig. A karos tárolórendszer a termékcsalád legfontosabb terméke.
A személyre szabott karos tárolórendszerek és a tartozékok széles választékával teljes körű megoldást kínálunk a hosszú és nehéz terhek tárolására. Minden: Németországban gyártott.

Árajánlat kérése

Az OHRA karos állványok előnyei

A nehéz terhekhez vagy hosszú árukhoz kifejlesztett kifinomult állványrendszert az OHRA az Ön igényei szerint alakítja ki - Németországban gyártva.
Kiváló minőségű porszórással vagy tűzihorganyzással készülnek a kültéri tároláshoz. A karos polcállvány még teljes kihasználtság esetén is tartósan stabil marad, és magas szintű biztonságot nyújt a személyzet és az ügyfelek számára.

Minden termékre és iparágra specifikus megoldásokat kínálunk. A hosszú áru tárolására szolgáló karos polcállványok az igényektől függően különböznek magasságban, hasznos mélységben, teherbírásban vagy profil vastagságban.
Alapvető különbséget teszünk az egyszárnyú és a kétoldalas karos polcállványok között.

  • Regalständer és Kragarme robust teljesfalú, melegen hengerelt IPE acélprofilokból
  • Eingehängte, höhenverstellbare Arme
  • Az ingyenesen mozgatható Kragarme megvédik a raktárgyakat és az állványokat ütközéskor
  • Mindkét oldalas és egyszárnyú megoldások is lehetségesek
  • Kiváló minőségű porfesték védi az anyagot és különösen hosszú élettartamot biztosít kültéri használat esetén, tetővel, hátsó panellel és esővízcsatornával is elérhető
  • Opcionálisan tűzihorganyzott változat kültéri tároláshoz
Wir sind dann zufrieden, wenn Sie zufrieden sind.
Wir planen mit Ihrem vorhandenen Platz und Ihren individuellen Anforderungen.
Dank Dach im Außenbereich eine gute Sache. Ideal für den Holzhandel.
Doppelseitige Kragarmregale für den Autohandel. So macht Lagern Freude!

A karos állvány elve egyszerű, de az OHRA által teljesen átgondolt.

Der freibewegliche Kragarm schont Ware und Regal und weicht Anstößen aus. Das Funktionsprinzip des Kragarmregals ist simpel aber genial.
Das Kragarm-Prinzip ist simpel aber dennoch von OHRA voll durchdacht. Für die Langgut- und Schwerlast-Lagerung eignen sich die Kragarmregale in nahezu allen handwerklichen und industriellen Branchen.

Minden, amit tudni kell egy pillantásra

Ezek függőleges acélgerendák, vízszintesen kiálló karokkal. A raktározott termékeket ezeken a karokon helyezik el. Különösen hosszú tárgyakat, például csöveket vagy gerendákat tárolnak rajta (hosszú áruk).

Egyszárnyú vagy kétoldalas változatban is kaphatók. Az egyszárnyú karos állványrendszert általában a raktár falai mentén vagy azok közelében építik be. Kétoldalasan mindkét oldalról hozzáférhetőek, és az egyenletes súlyelosztás és a stabil alapszerkezet révén megőrzik stabilitásukat. Mindkettő lehorgonyozható a talajban is. Az egyszerű változatok mellett léteznek tetős karos tároló modellek is, amelyek kültéri használat esetén védelmet nyújtanak a raktározott termékeknek az időjárás viszontagságaitól.

A melegen hengerelt acélprofilokból készült karos állványrendszerek ma már szinte minden iparágban megtalálhatók:

  • Faforgalmazás vagy Építőanyag kereskedelem: élfák, deszkák, kövek, csövek és profilok tárolására,
  • Acélkereskedelem: lemezformátumok és nehéz acélprofilok biztonságos tárolására,
  • Ács- és Asztalosipar: nehéz forgácslapok tárolására,
  • Autó-újrahasznosítóknál és kikötőkben,
  • Bútor- és Konyhagyártásnál, ahol kis alapterületen sokat kell tárolni.

Minden termékre és iparágra léteznek specifikus megoldások. A követelményektől függően magasságuk, hasznos mélységük, teherbírásuk vagy profilvastagságuk különbözik. Ezért az OHRA mindig az ügyfelek egyedi igényei és specifikációi szerint gyártja a nagy teherbírású karos állványokat.

A karos állványrendszer rendkívül erős tárolórendszer hosszú áruk és nehéz terhek tárolására. Ide tartoznak például a fapanelek, fémlemezek, profilok, gerendák vagy acélelemek, építőanyagok vagy akár az elhasználódott járművek és mindenféle nehéz teher.

A mi variációink, az Ön választása

Egyszerű működési elv – sok hasznos kialakítás:

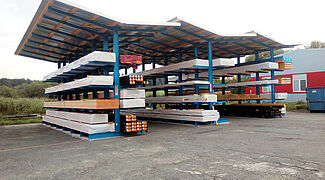

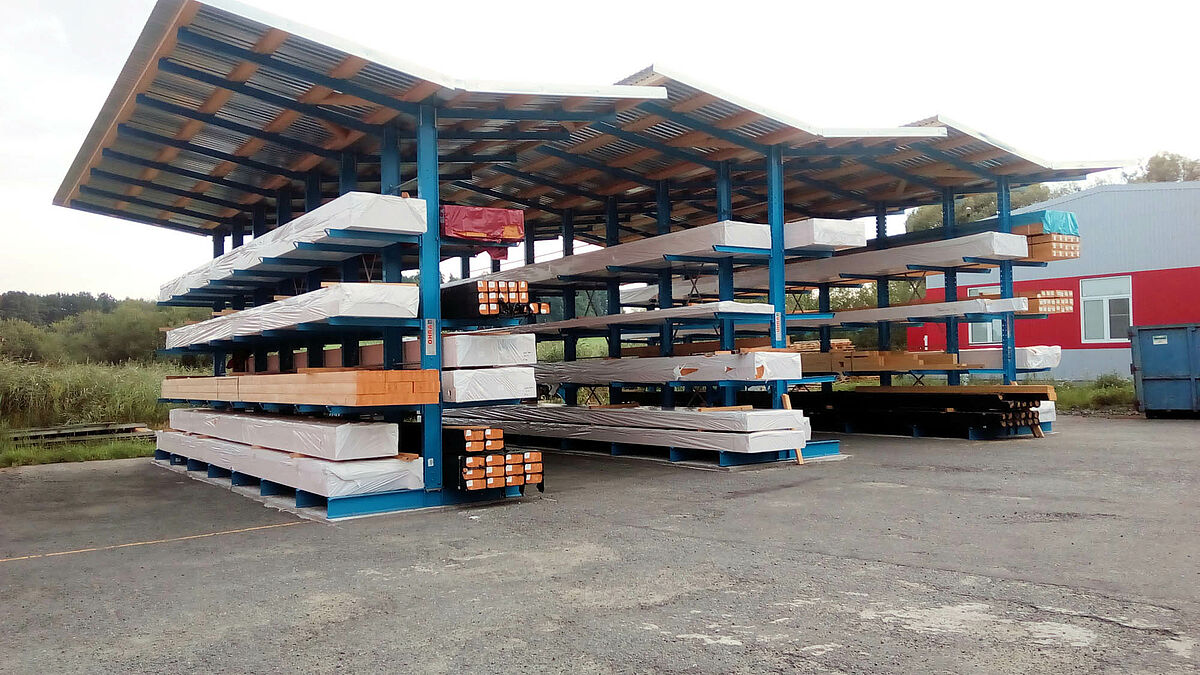

Cantilever racking with roof
Doppelseitig mit Dach. Die Ware lagert wettergeschützt im Außenlager.

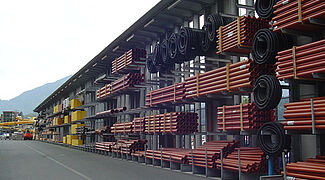

Cantilever racking system with a monopitch roof
Mit Pultdach. Offene Lagerung im Außenlager mit optimalem Regenschutz.

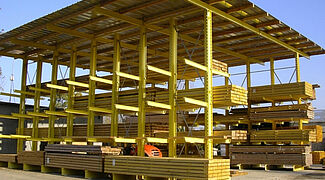

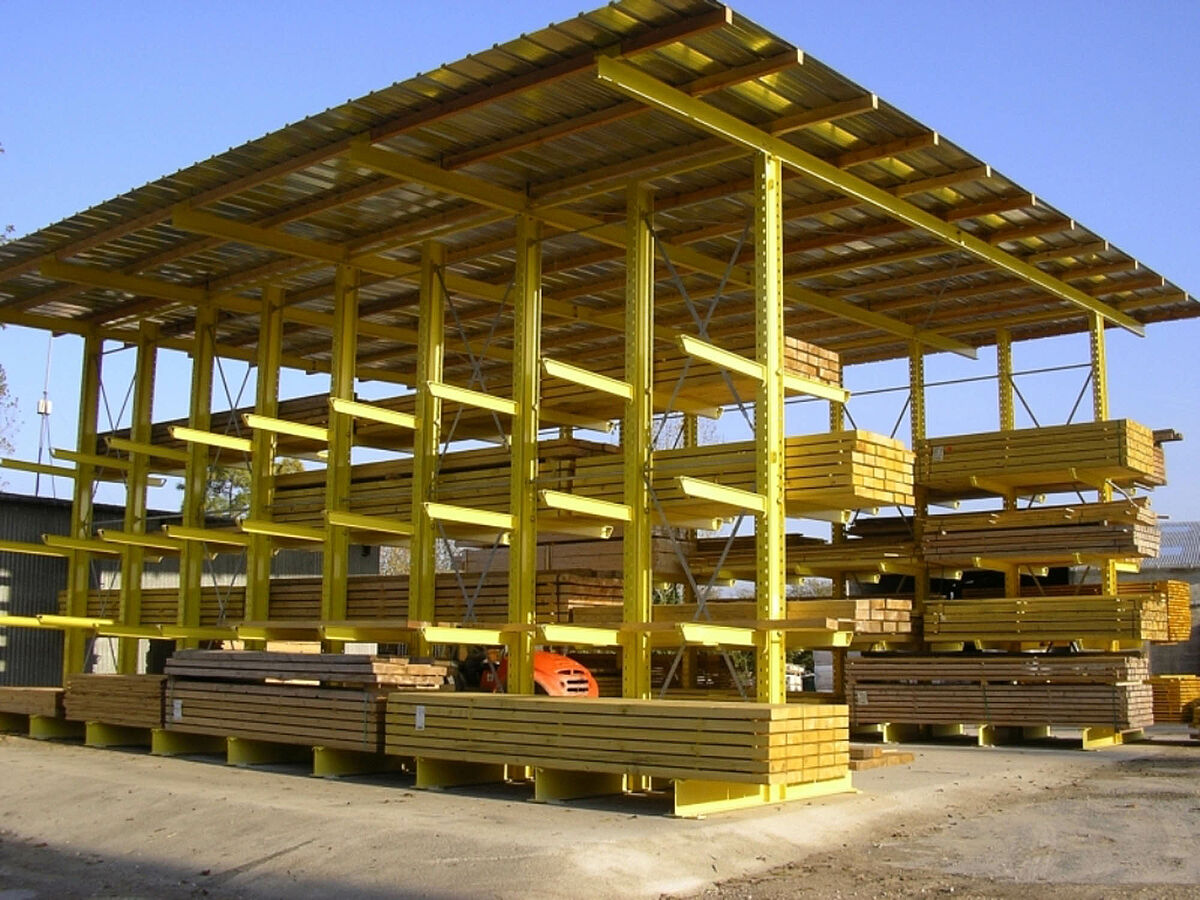

Cantilever racking system with roof
Mit Dach. Die PVC-Dacheindeckung sorgt für ausreichende Beleuchtung im Holzlager.
cantilever racking system with roof
Mit Dach, um schwere Lasten im Freien zu lagern.

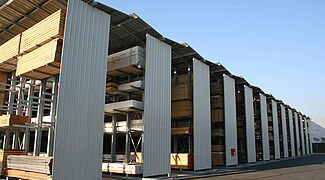

Cantilever racking system with roof and cladding wall
Mit Dach und seitlichicher Verbretterung. Optimaler Wetterschutz bei gleichzeitiger Ventilation.

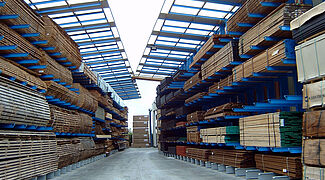

cantilever racking system with roof
Mit großer Dachfläche. Die Ware lagert im Freien und ist trotzdem vor Regen geschützt.

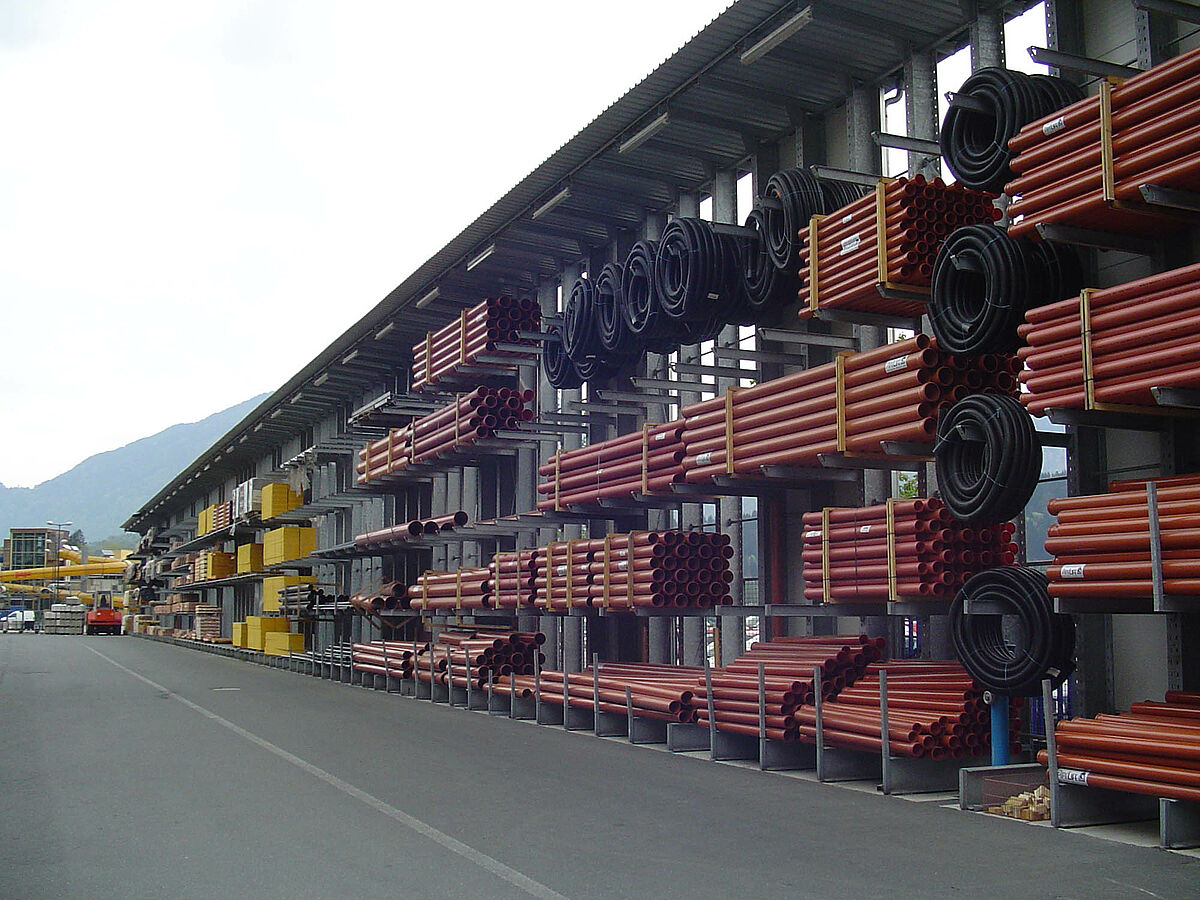

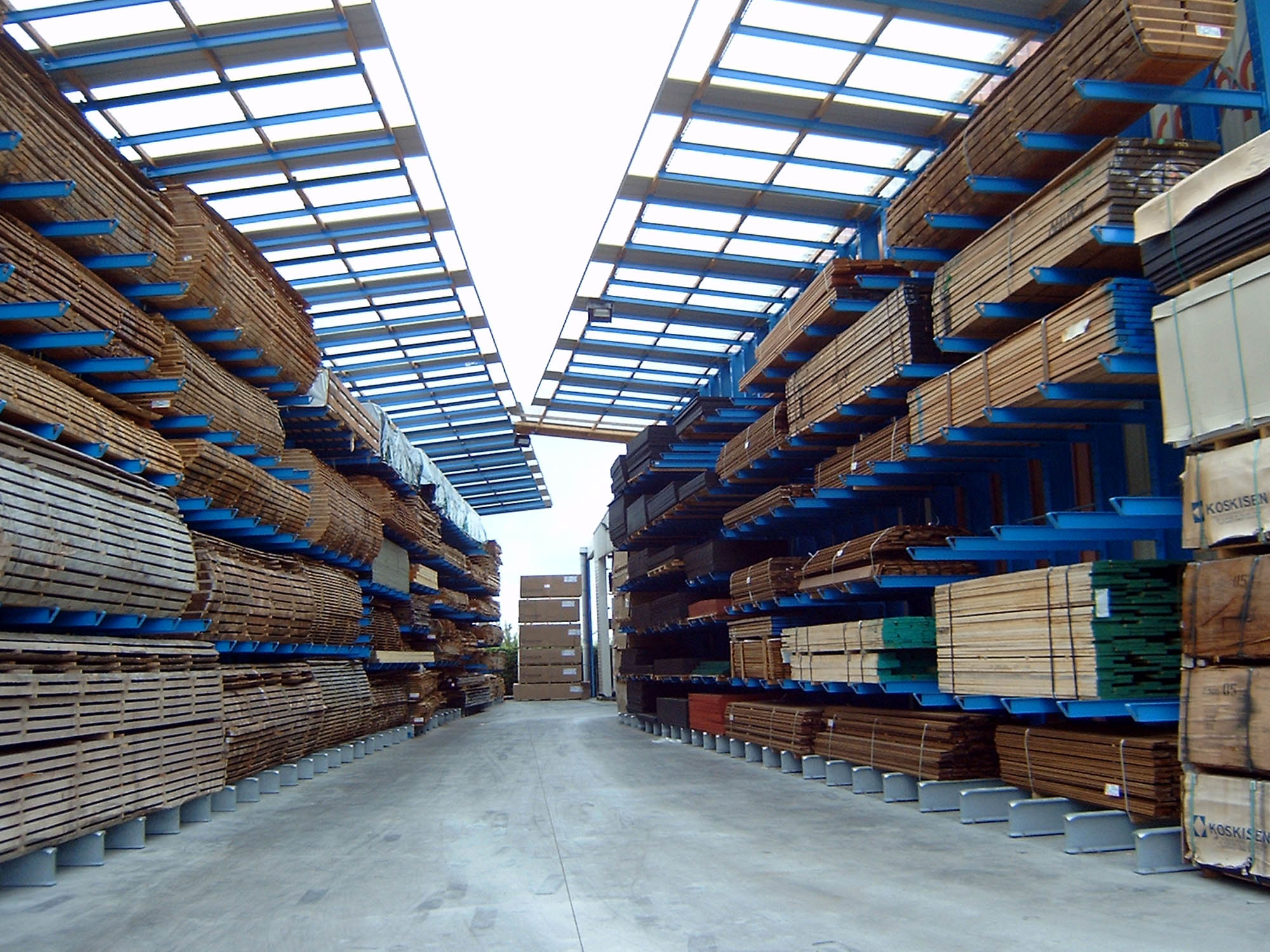

Tetős karos állványok

A kültéri területeken a tetővel ellátott karos állványrendszer a megfelelő választás a hosszú áruk számára, amelyeket nem feltétlenül egy csarnokban kell tárolni. A terhelési követelmények mellett a tárolórendszer statikájának kiszámításakor figyelembe vesszük az Ön régiójának hó- és szélterhelését is, és ennek megfelelően méretezzük az állványprofilokat és az állványtetőt. Már a kezdetektől tanácsokkal látjuk el: a tervezéstől a tetőfedésig. Támogatjuk Önt az építési engedélyeztetésben is – kérésre rajzanyaggal és statikával.

Tetős karos állvány

Egyszárnyú karos állvány

Az egyszárnyú karos állványt általában a tető alatt vagy a fal előtt helyezkedik el. Csak az egyik oldalról hozzáférhető. A stabil kialakítás lehetővé teszi a szabadon álló felépítést. Ha a karos állványt egyszárnyúra tervezik, akkor az hátul és oldalt kívülről – például trapézlemezzel vagy fával – lezárható.

Egyszárnyú karos tárolórendzser

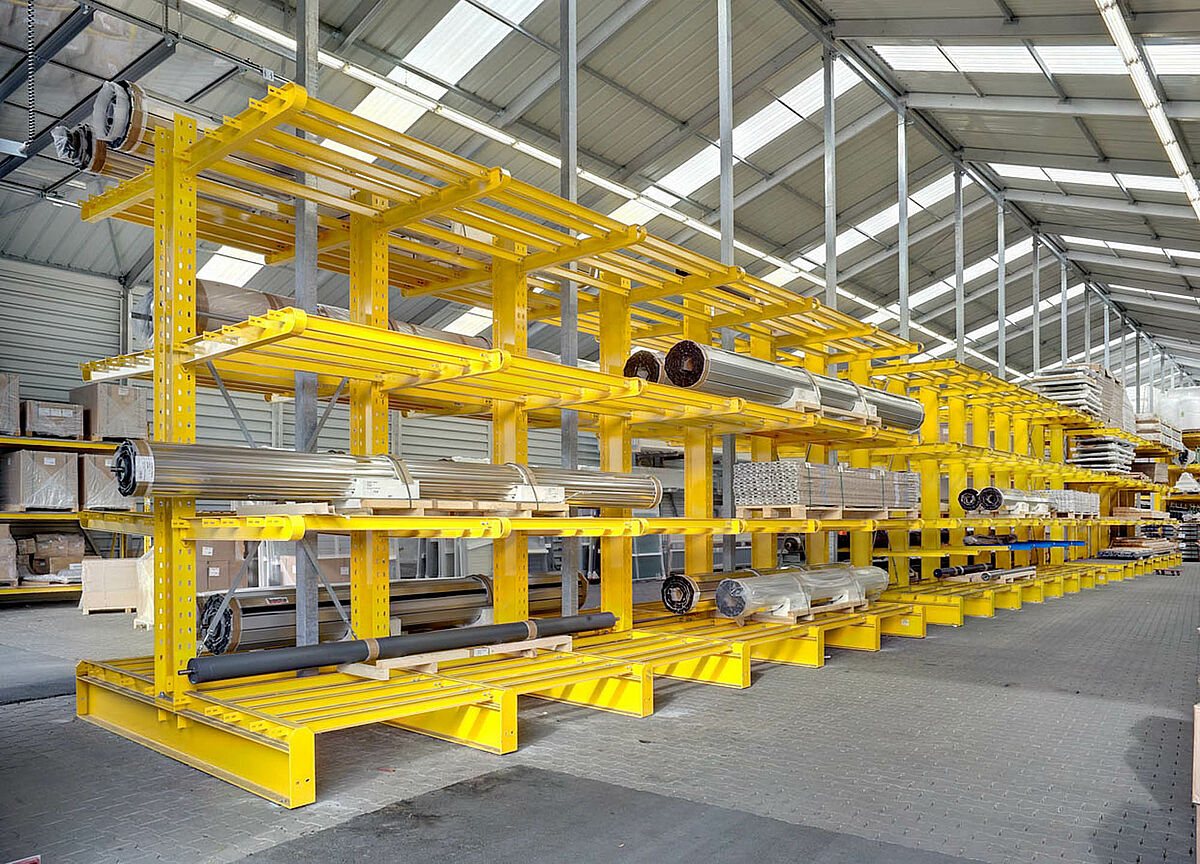

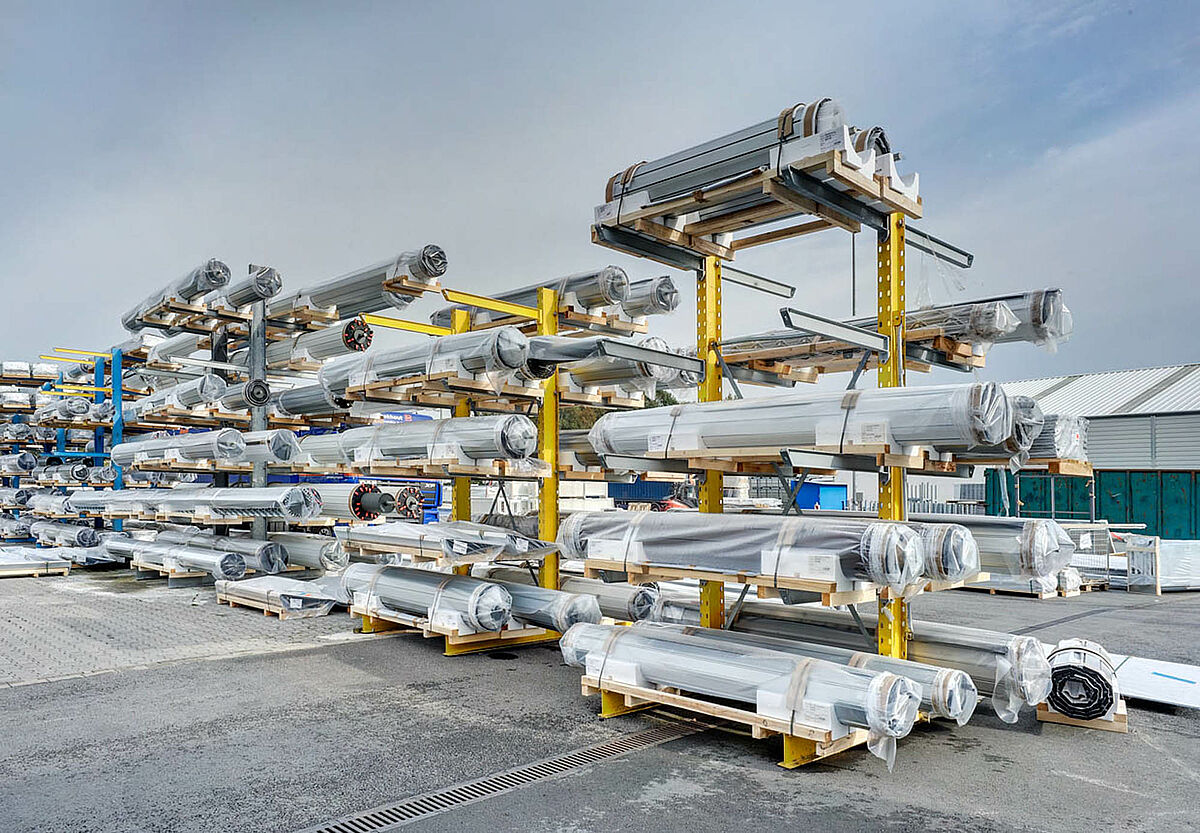

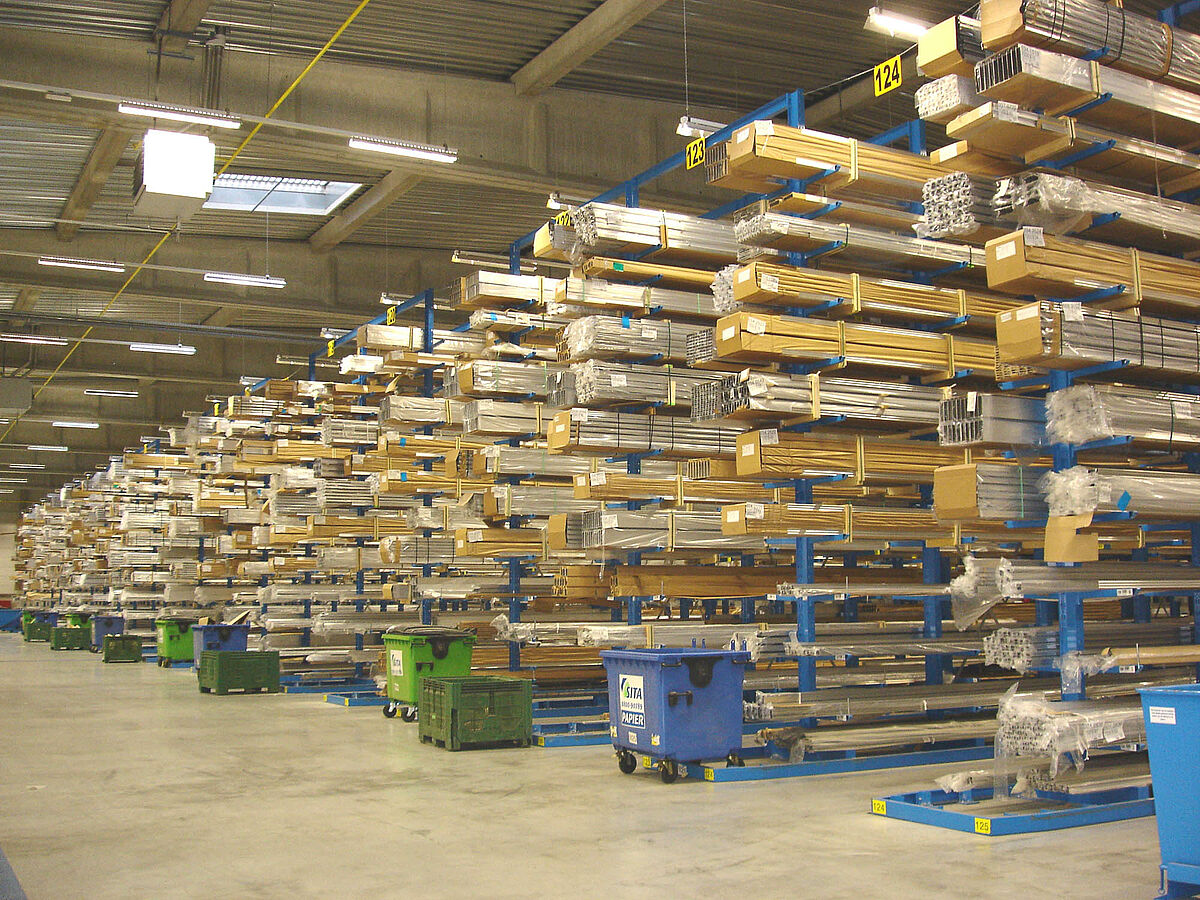

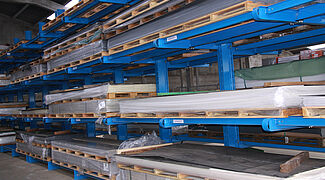

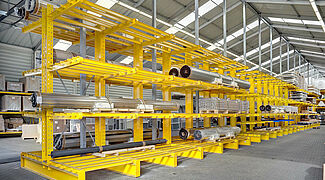

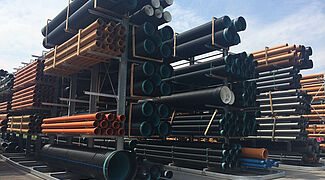

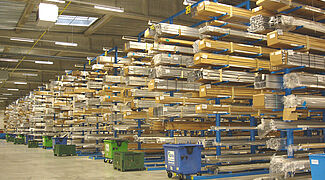

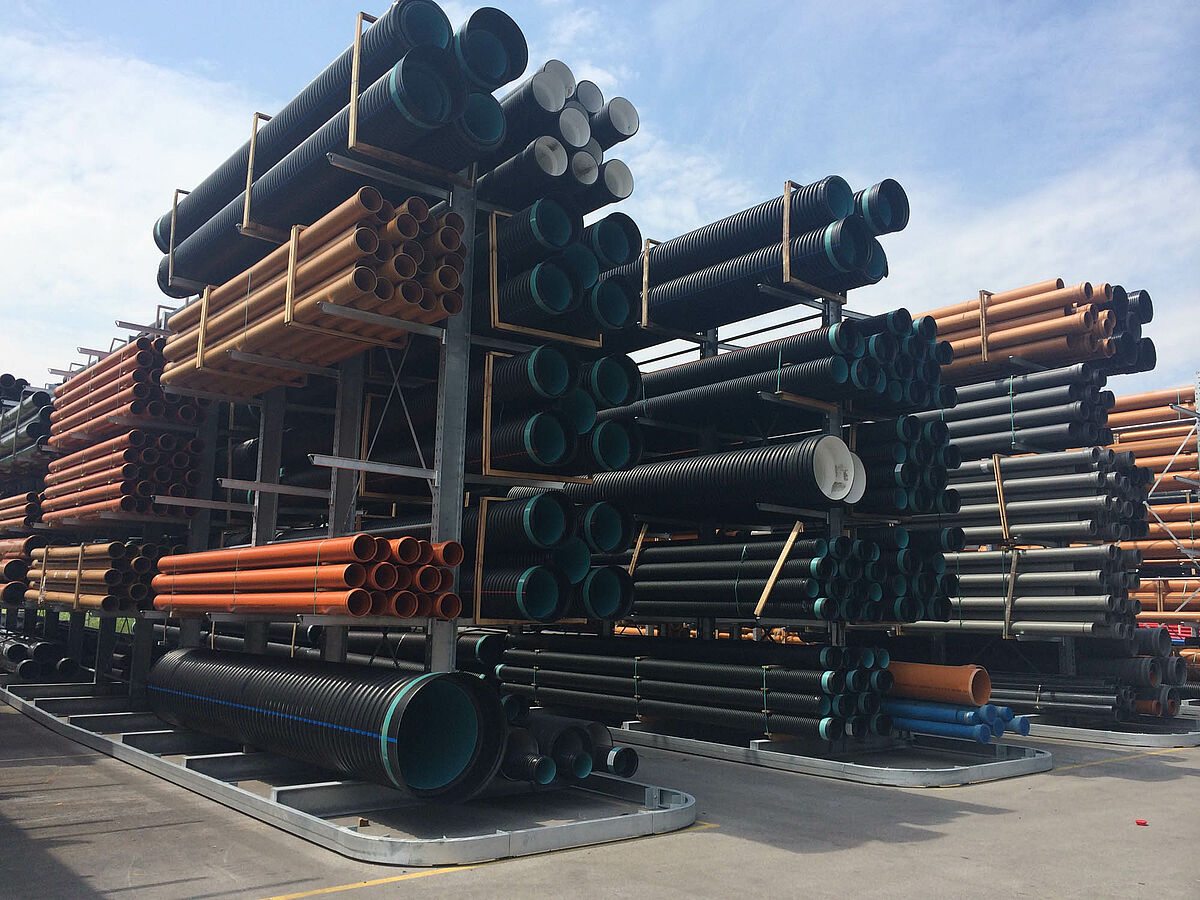

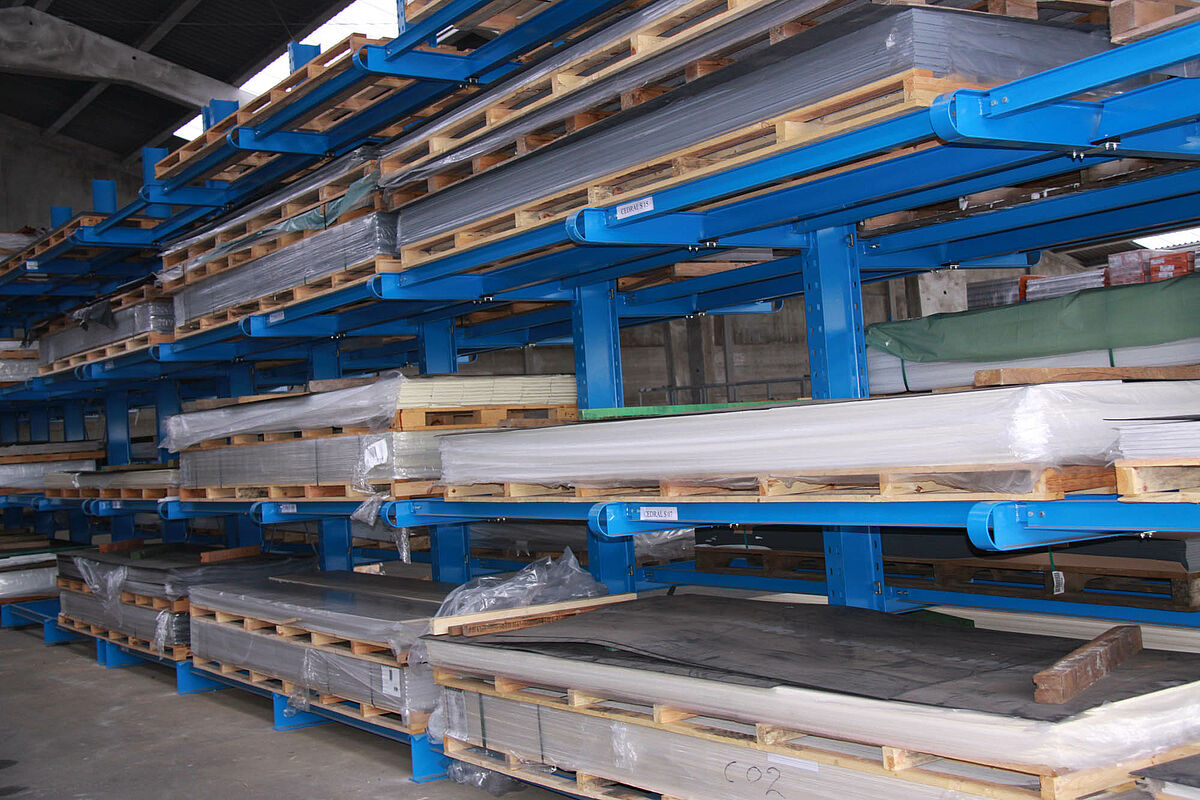

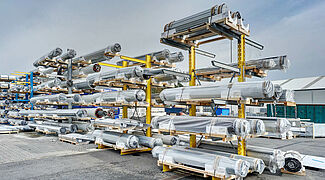

Cantilever racking light loads
Einseitiges Kragarmregal
Cantilever racking system for aluminium
Einseitiges Kragarmregal

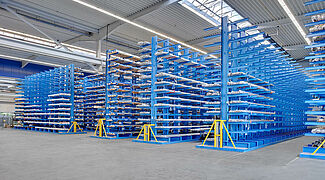

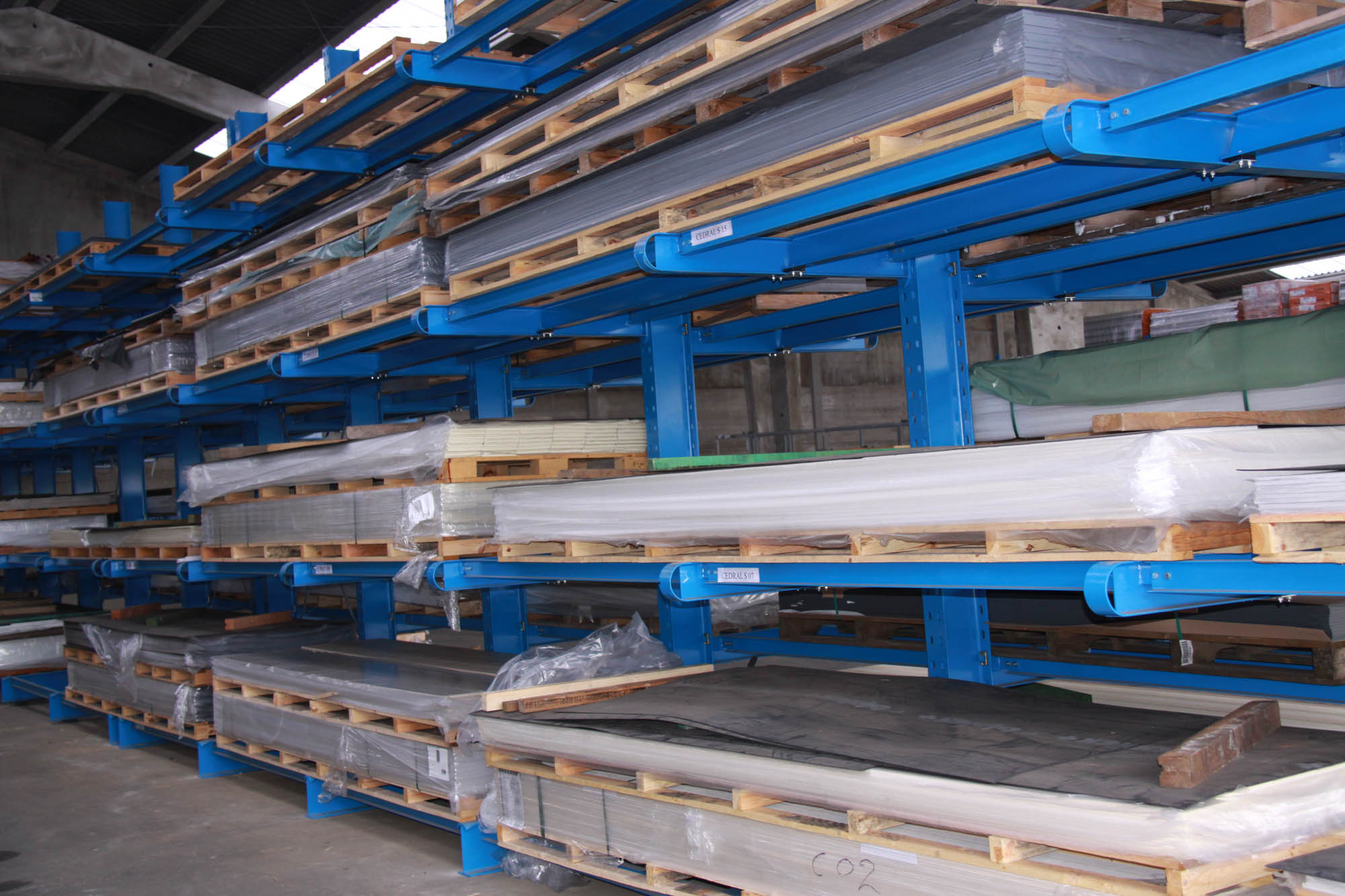

Cantilever racking system steel storage
Einseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal

Kétoldalas karos állvány

A dupla vagy kétoldalas karos állvány ugyanabból a függőleges profilból áll, mint az egyszárnyú változat. A kétoldalas karos állvány ugyanabból a függőleges profilból áll, mint az egyszárnyú változat. Ez kétszer annyi tárolóhelyet biztosít. Ez az előny még gazdaságosabbá teszi a kétoldalas megoldást.

Kétoldalas karos állvány

Nehézterhelésű karos állván

A nehéz terhek bármilyen állványrendszer számára kihívást jelentenek. Az OHRA karos állványrendszere ezért az összes teherhordó eleme melegen hengerelt acélprofilokból áll. Ennek az állványrendszernek a termékelőnyei a terhelési követelmények növekedésével még nyilvánvalóbbá válnak. 2 500 kg-ig terjedő szabványos karterheléssel és 10 000 kg-os oszlopterheléssel nehéz terhekkel is gond nélkül megbirkózik.

Nehezterhelésű karos állvány

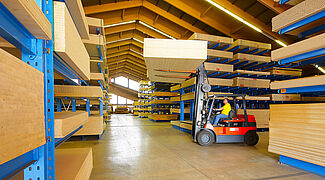

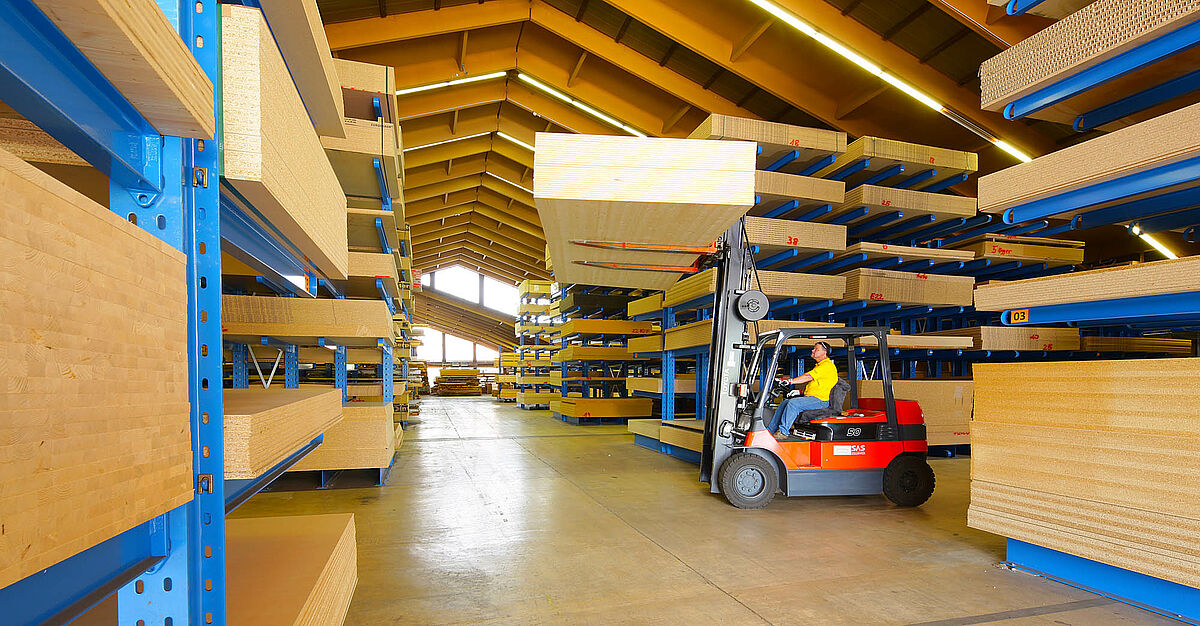

cantilever racking system for storing timber
Für die Lagerung von Spanplatten. Das Kragarmregal ist doppelseitig und pulverbeschichtet.

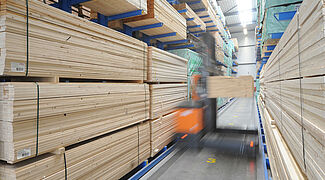

Cantilever racking for timber storage
Kragarmregale für die Holzlagerung. Schmalganglager mit Führungsschienen für 4-Wege-Stapler

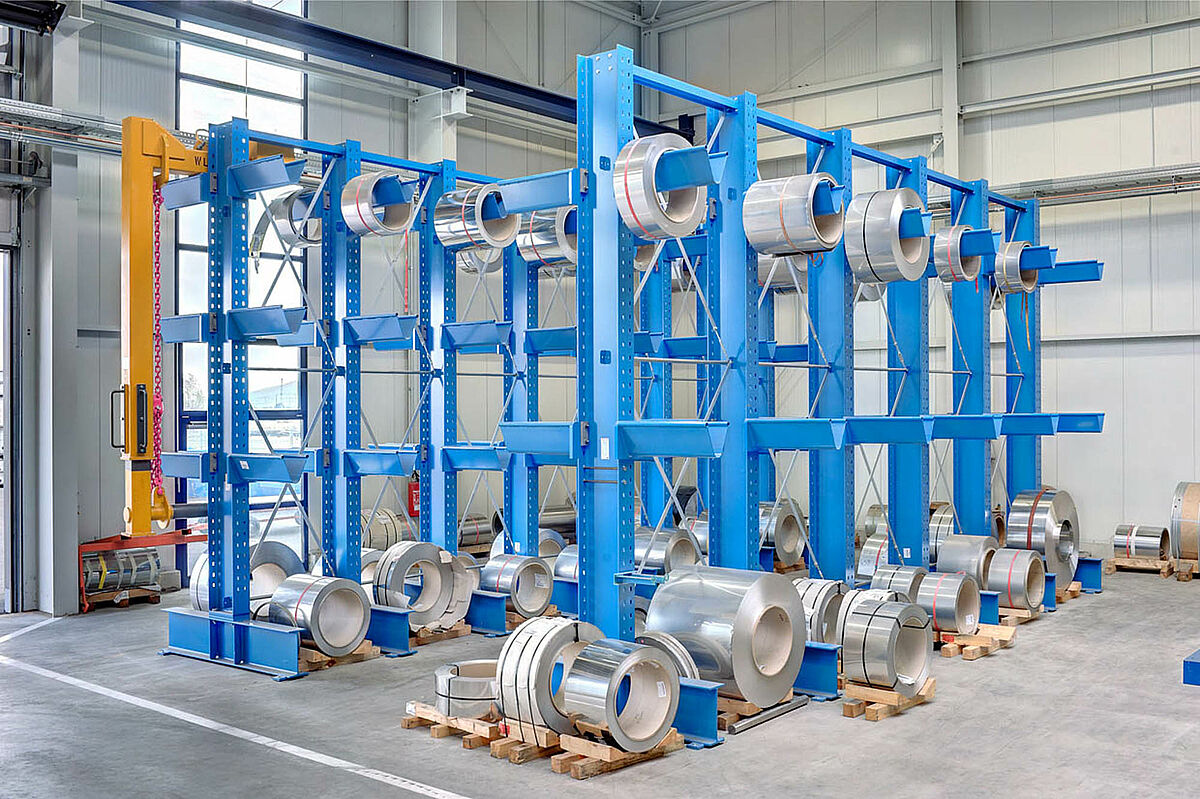

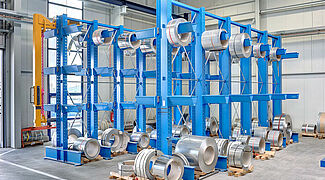

Cantilever racking for coils
Perfekt für Coils. Tragfähigkeit bis zu 15 Tonnen pro Arm.
Cantilever racking for the storage of timber
Kragarmregale für Holzplatten. Direkter Zugriff auf verschiedene Abmessungen.

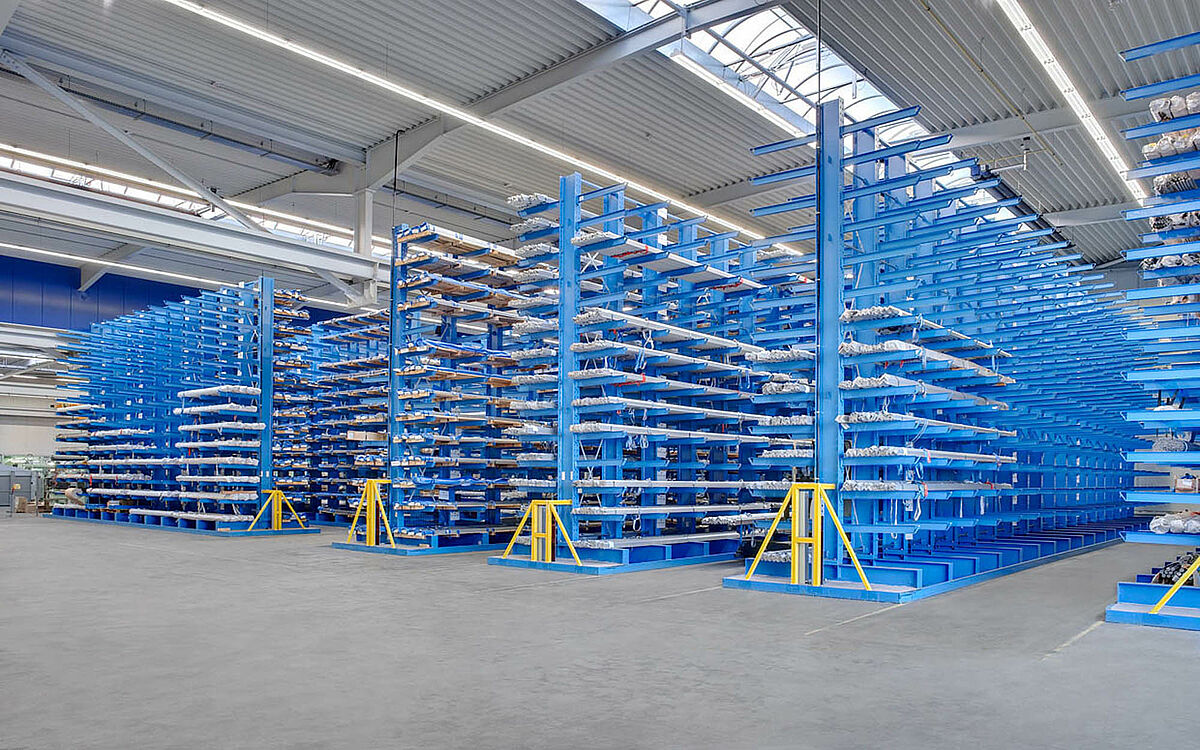

Cantilever racking system for storing steel
In einem Stahl Service-Center. Hohe Tragfähigkeiten für Blech- und Profillagerung.

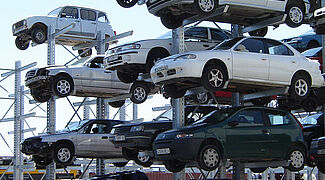

Cantilever racking system for car recycling
Für die Lagerung von Altfahrzeugen bei einem Autoverwerter. Lagermöglichkeit von bis zu 4 Fahrzeugen übereinander.
Mobile racking system
Verschieberegal. Die robusten Regale werden auf Verfahrwagen montiert, die elektrisch bewegt werden können. Kompakte Lagerung auf kleiner Grundfläche.

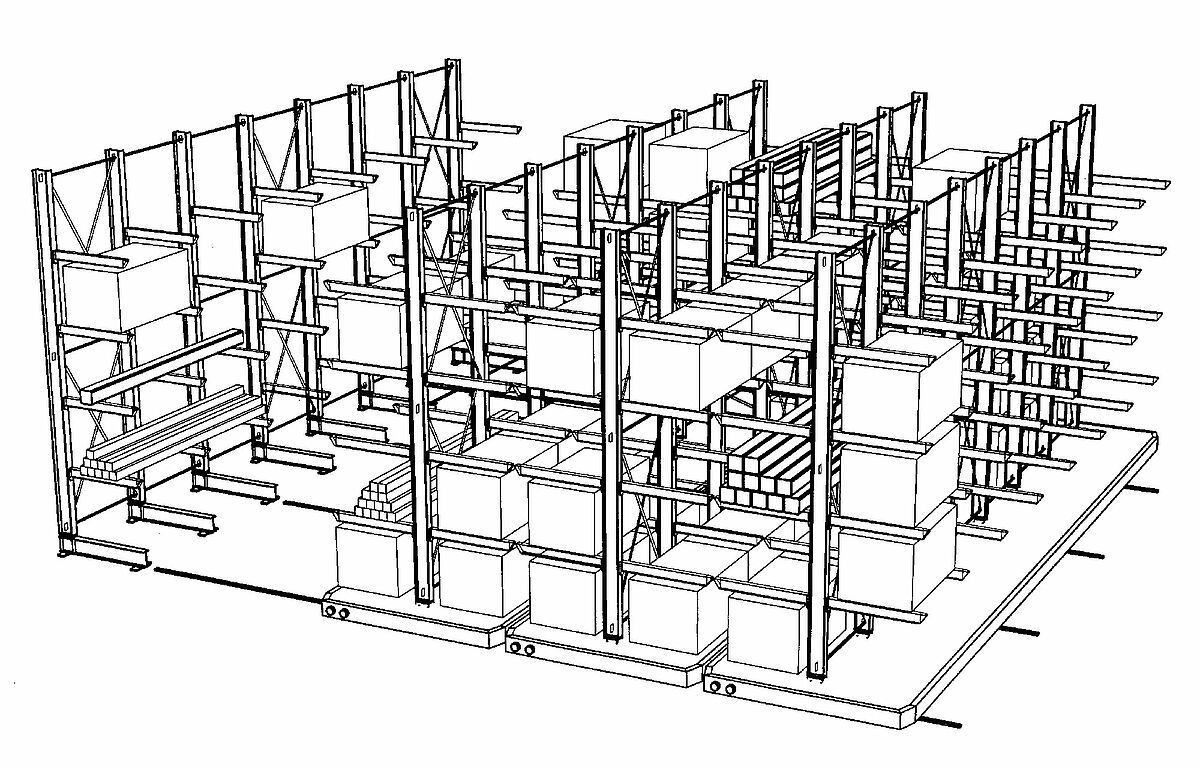

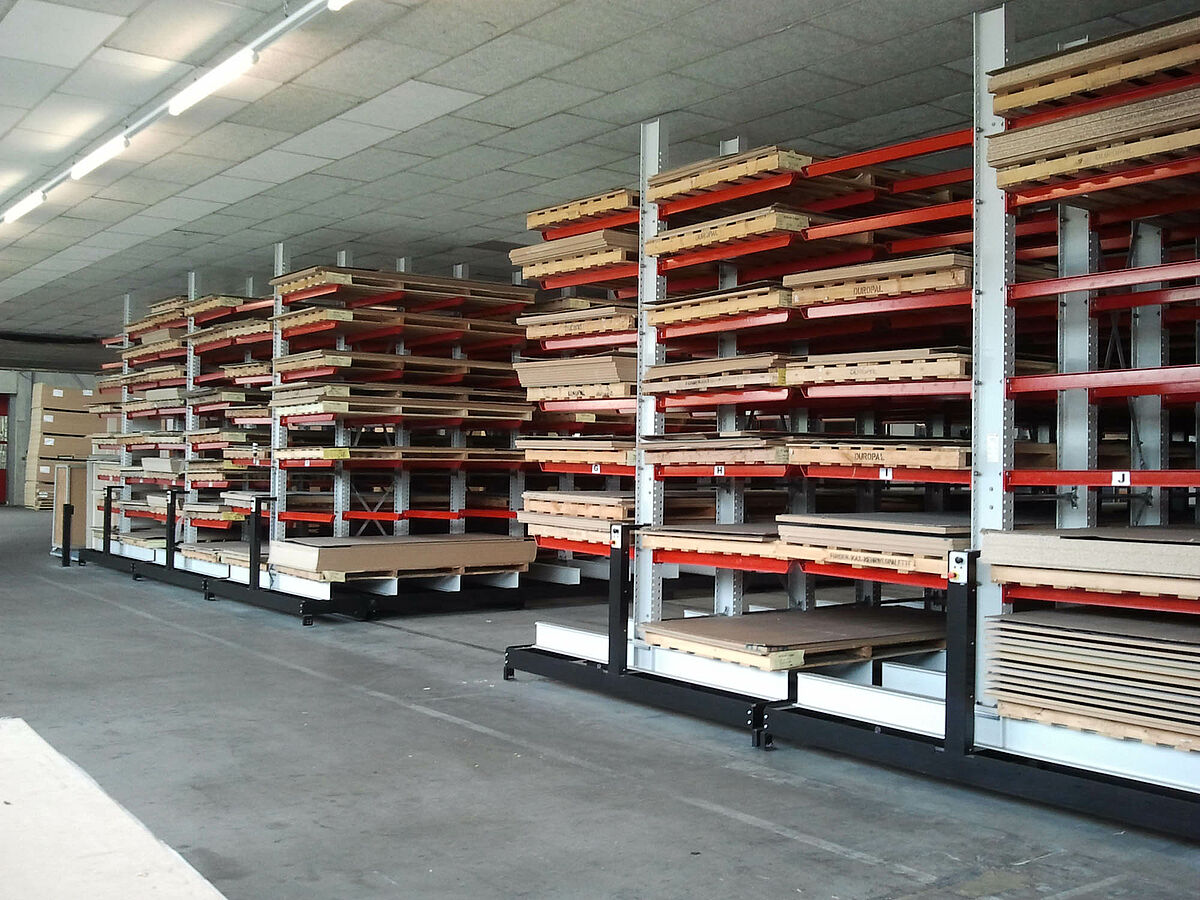

Mobile cantilever racking
Das Prinzip einer Verschieberegal-Anlage.

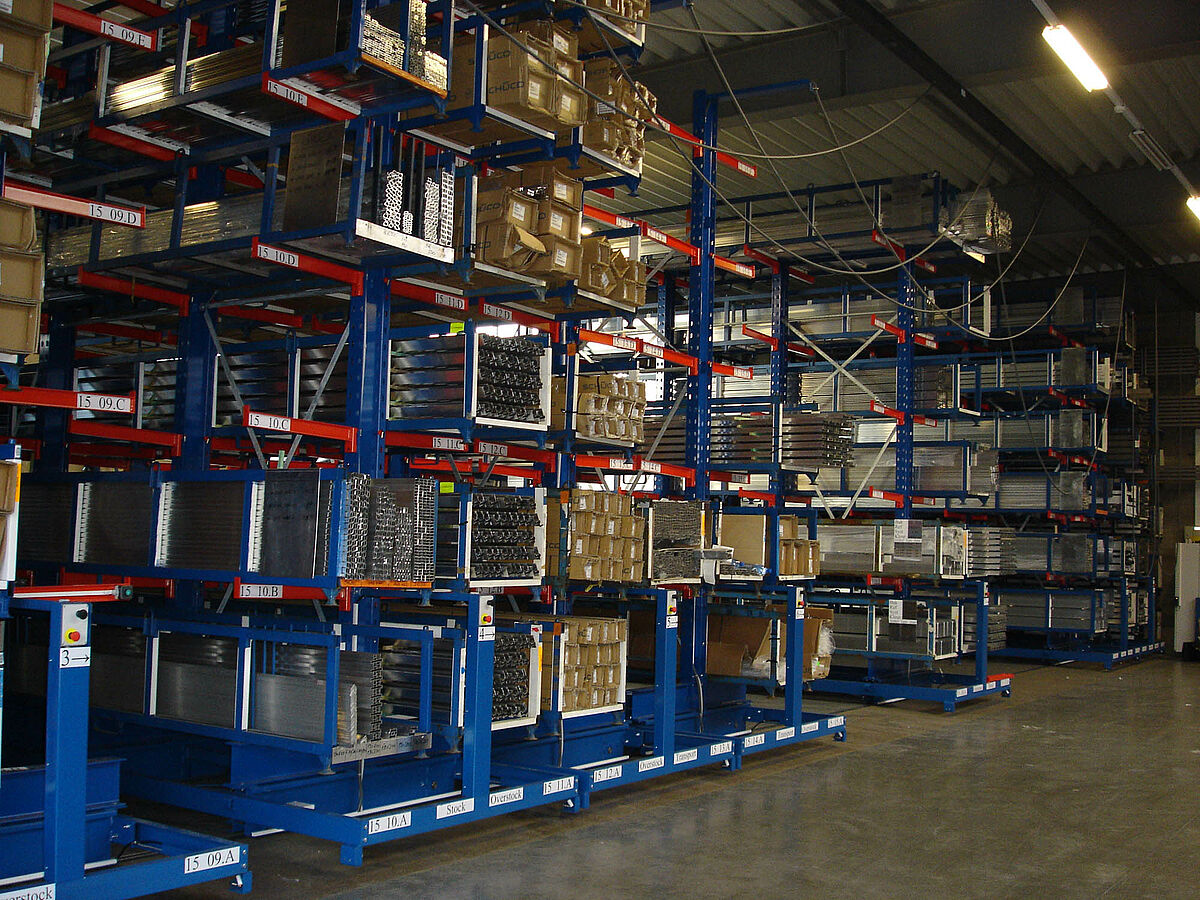

Mobile cantilever racking system
Verschiebbare Varianten bei einem Aluminiumverarbeiter. Kompakte Lagermöglichkeit auf geringer Grundfläche. Auf Knopfdruck fahren die Regalzeilen auseinander, so dass nur ein Regalgang geöffnet ist.
Mobile cantilever racking system
Offener Gang eines Verschieberegals. Auf Knopfdruck öffnet sich nur der Gang, in welchem man ein- oder auslagern möchte. Elektronische Steuerung.

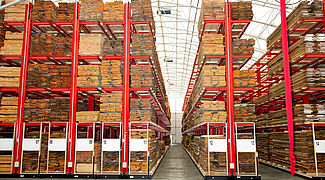

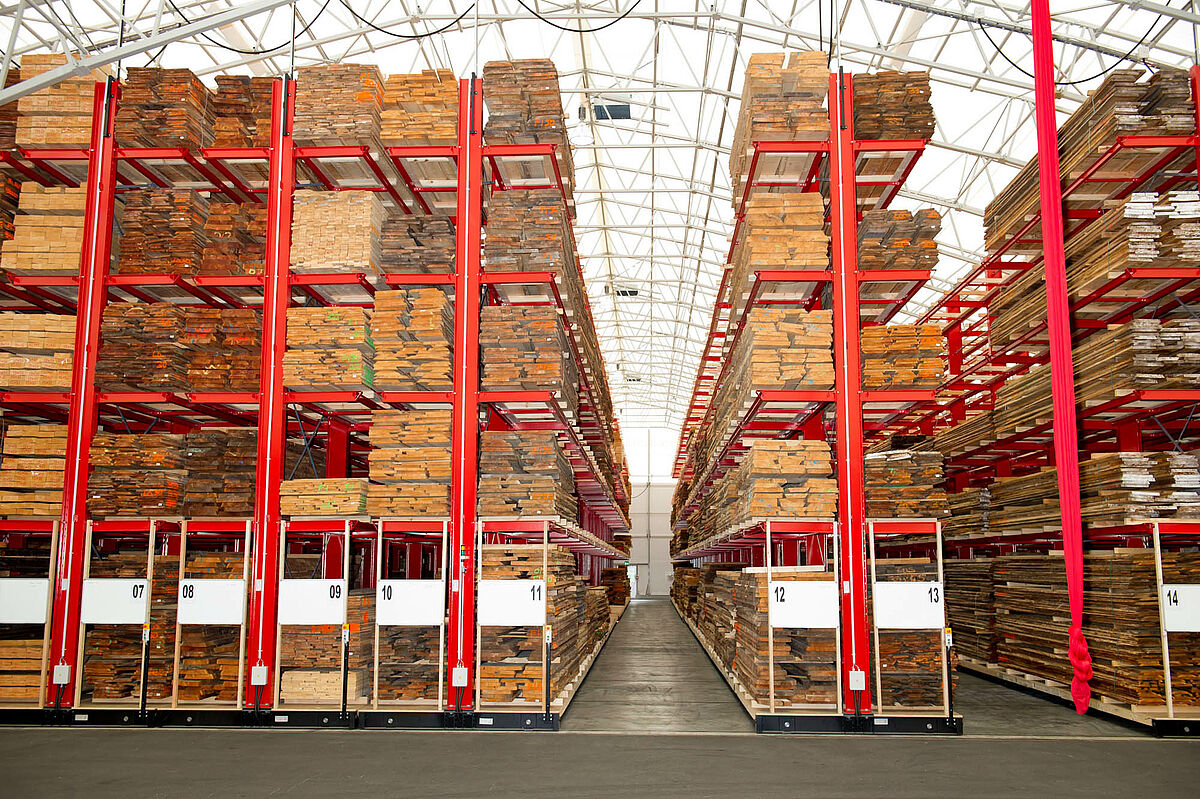

mobile racking system in a timber wholesale warehouse
Verschieberegale bei einem Holzhändler in Österreich. Die Ware ist sicher auf den robusten Kragarmen gelagert. Auf Knopfdruck öffnet sich nur der Gang, aus dem Ware entnommen oder eingelagert werden soll.
Mobile cantilever racking system
Verschiebbare Version bei einem Holzverarbeiter. Nur der Gang, in dem man ein- oder auslagern möchte, ist geöffnet. Die restlichen Regalzeilen sind Platz sparend zusammengeschoben.
mobile cantilever racking
Verfahrbar für Langgut. Es öffnet sich immer nur der Gang, in dem Ware ein- oder ausgelagert werden soll.

Karos állványok, mint mobil állványrendszer

A mobil állványrendszerben az állványok sorai közvetlenül kapcsolódnak egymáshoz, nincs közöttük szabad tér. Csak akkor mozgathatja a kívánt állványokat kézzel vagy elektromosan, amikor hozzá akar férni a raktározott termékekhez, ezzel biztosítva a hozzáférést. Az OHRA mobil állványrendszerek használatával optimálisan kihasználhatja a korlátozott raktárterületet, és hatékonyan rendezheti termékeit. A helytakarékosság révén a raktározott termékek és a különböző termékcsoportok is jól áttekinthetők, ami időt és erőforrásokat takarít meg.

Karos állványok, mint mobil állványrendszer

Hosszú áru tárolására szolgáló karos állvány

A hosszú áru állványok különösen hosszú áruk tárolására alkalmasak. A hosszú áruk állványrendszere függőleges és vízszintes tárolórendszerként is kialakítható. A rendszer kiválasztásakor döntő tényező a rendeltetésszerű használat és a raktárban rendelkezésre álló hely. A karos állványok például csövek tárolására ideálisak. A hozzáférés gyors, és jó áttekintést biztosít a különböző hosszúságokról és fajtákról. A függőleges állványok az eladótérben is elhelyezhetők.

Hosszú áru tárolására szolgáló karos állvány

Cantilever racking systems for aluminum
Lagerung von Aluminiumprofilen horizontal in Langgutregalen
cantilever racking for the metal trade
Lange Profile horizontal in einem Langgutregal. Mehrere Lagerebenen, Ausnutzung der Hallenhöhe.
cantilever racking for the metal trade
Verschiedene Längen und Abmessungen können in einem Regal abgelegt werden.
Cantilever racking for storing steel
Für die Lagerung von Metallringen. Ebenso geeignet für Coils und Drahtrollen.
Cantilever racking system for storing metal
Die doppelseitige Version für die Lagerung von Langgut. Armbrücken als Zubehör ermöglichen eine durchgehende Lagerung von verschiedenen Abmessungen in einer Lagerebene.
Galvanized cantilever racking system for outdoor storage
Feuerverzinkt für das Außenlager. Auf Anfrage auch mit Dach und Wand ausführbar.
Cantilever racking system for external storage
Für das Außenlager. Doppelseitige Ausführung. Zusätzlich mit Dach und Wand erweiterbar.
Cantilever racking systems for aluminum
Für die Lagerung von Aluminiumprofilen. Optimale Lagerung für Langgut auf geringer Grundfläche.
Cantilever racking system steel storage
Mit Armbrücken als Zubehör. Durchgehende Lagermöglichkeit ohne störende Zwischenstützen.

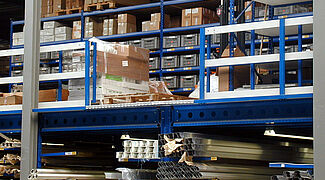

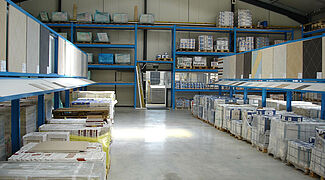

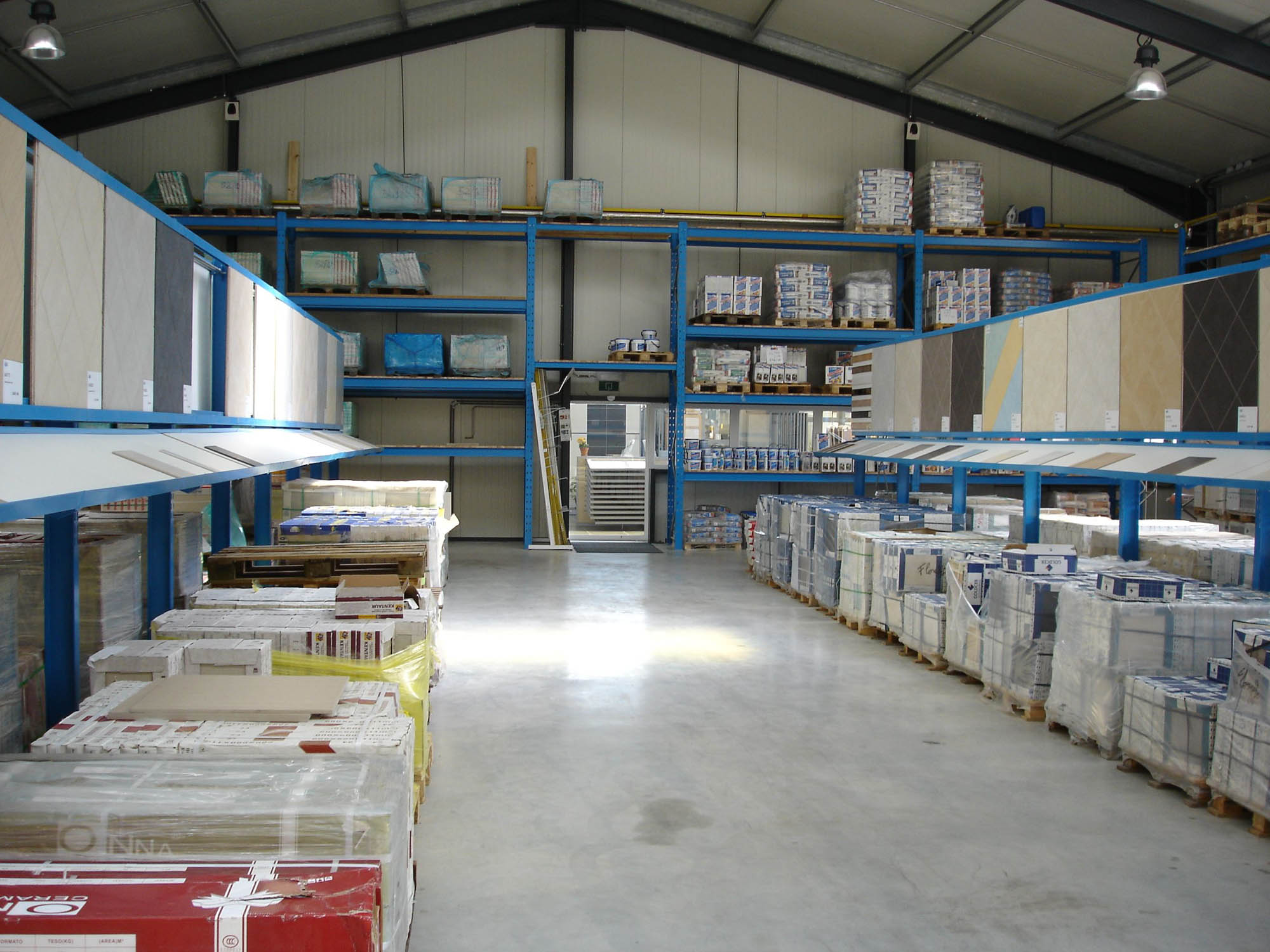

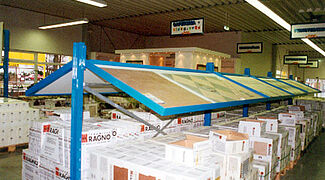

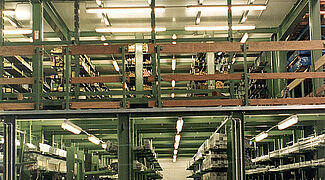

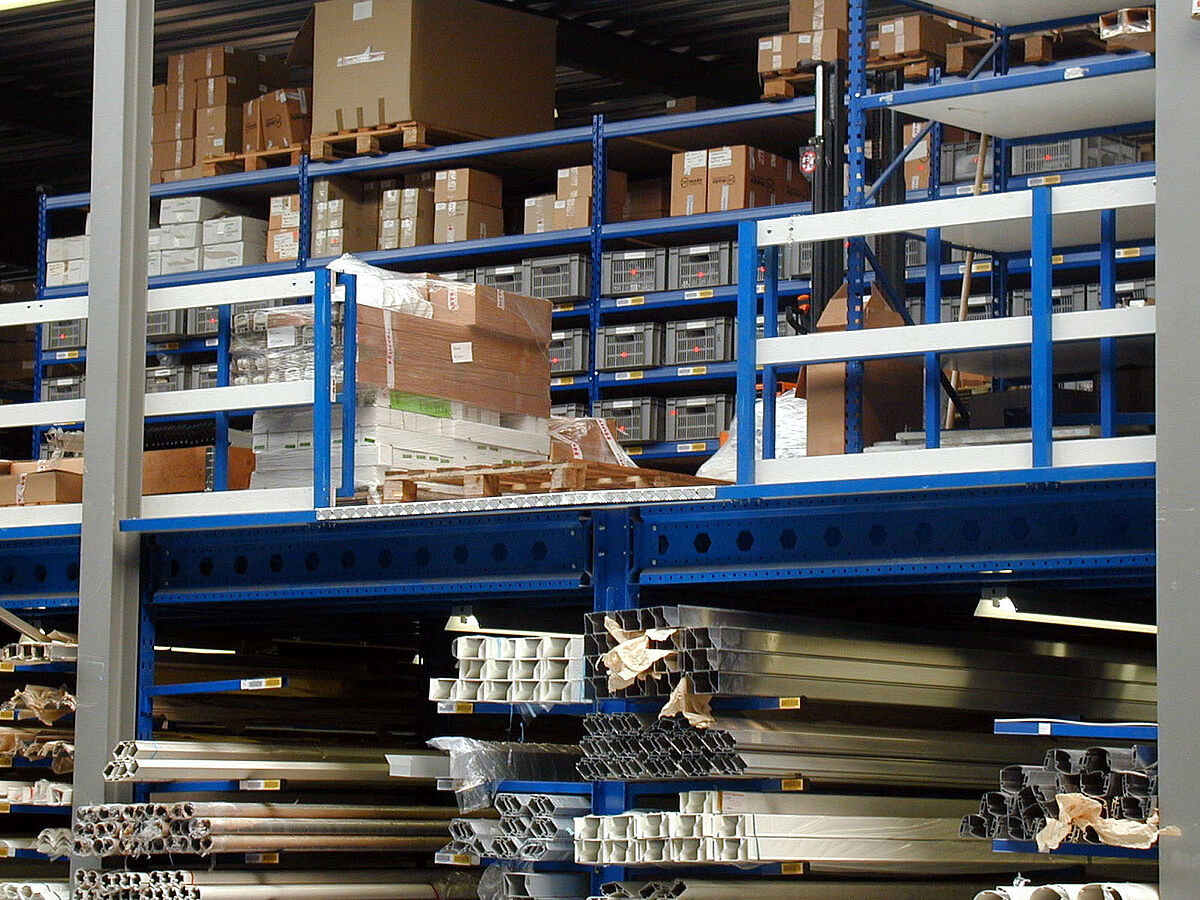

Karos állványok további kivitelei

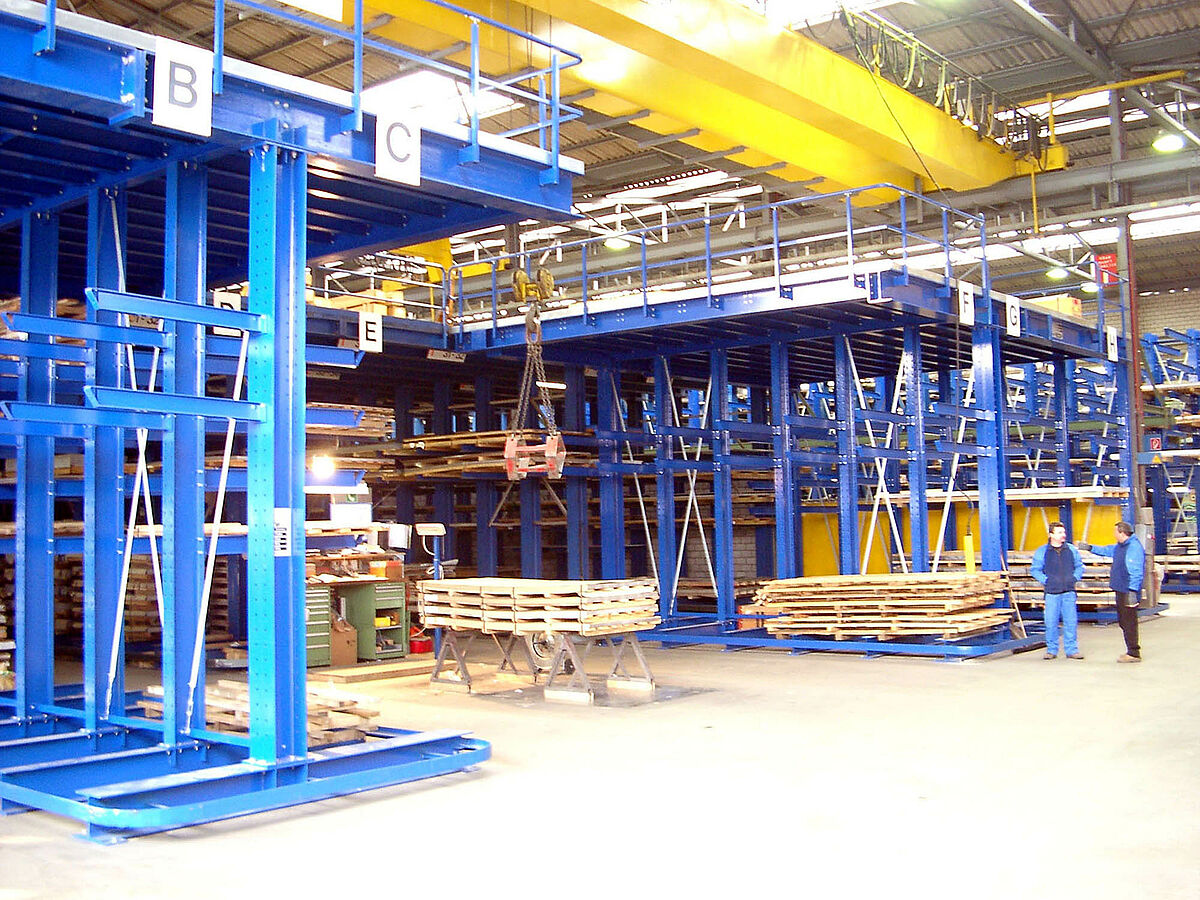

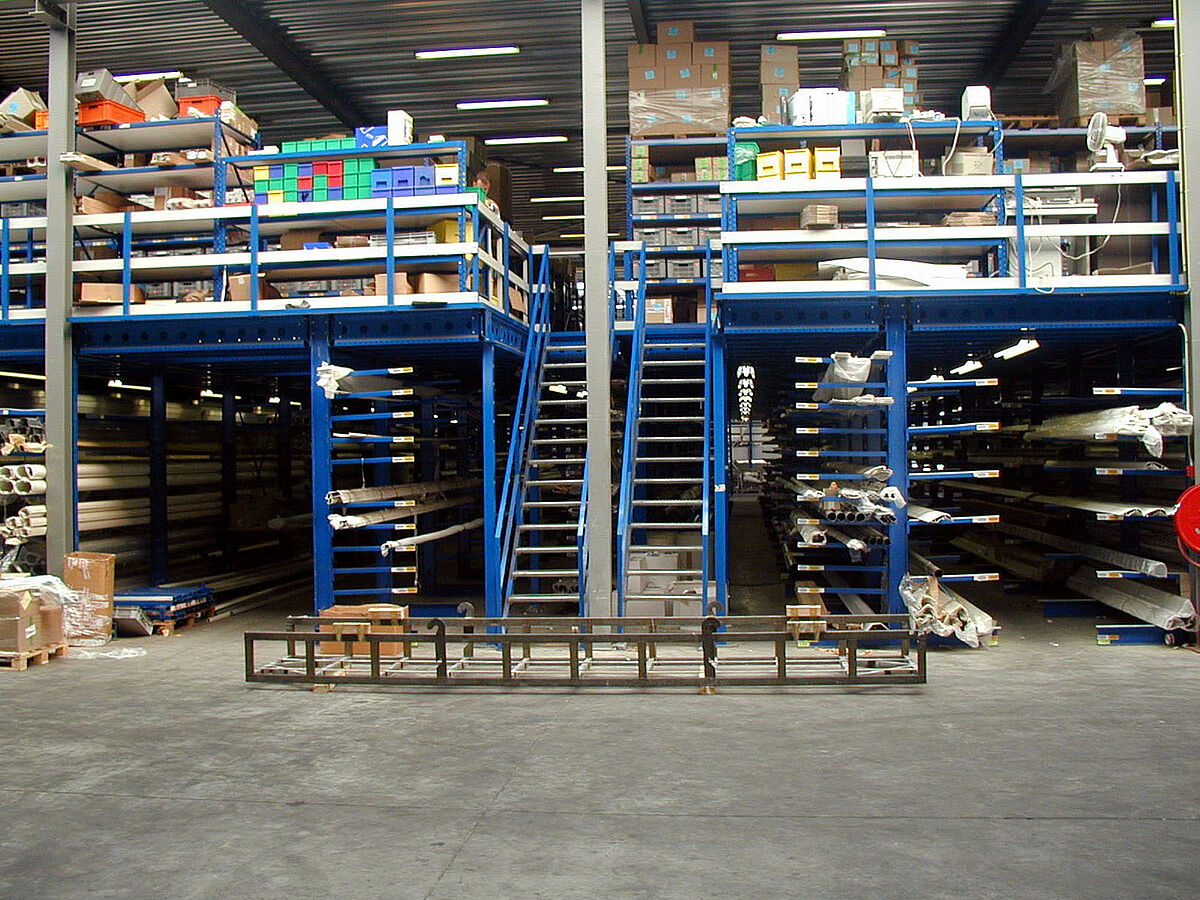

Az OHRA egyéb karos állványkialakításai egyedi tárolási igényekre szabott megoldásokat kínálnak, beleértve az olyan speciális alkalmazásokat, mint a karos állványcsarnokok, – színpadok és csempe bemutatás. Fedezze fel egyéb karos állványkialakításainkat, amelyek széles anyagválasztékkal, stabilitással, biztonsággal és bővíthetőséggel rendelkeznek.

További kivitelek

Referencia műszaki

Adamet
Investzal
Albixon
Corswarem NV
Adamet

Adamet

Az Adamet-Niemet fém nagykereskedés az OHRA állványaira cserélte az eddigi tárolási koncepcióját: csaknem 8570 mm magas karos állványok váltották fel a padlón tárolást és az alacsony állványokat. A karok teherbírása 500–600 kg, a tárolás 16 tárolási szinten, valósul meg. Így nemcsak a raktárkapacitás bővülhetett, hanem a be- és kitárolási folyamatok is gyorsabbá váltak, valamint nőtt a gyártás hatékonysága. Továbbá a rugalmas, állítható magasságú OHRA állványok karjai ütközéskor felfelé és oldalirányba mozognak. Így védik a termékeket a sérülésektől.

Sikertörténetre

Investzal

Investzal

Az 5 tonnás tekercsek tárolására a magyar Invesztál vállalat az OHRA 19,9 m hosszú raklapos állványait választotta. A nagy teherbírású állványt a raklapokon tárolt tekercsek egyedi méreteinek megfelelően alakították ki. Korábban a vállalat a padlón és egy standard állványon oldotta meg a tárolást; ehhez képest az új polcokkal egyszerűbb, megbízhatóbb és gyorsabb lett a tekercsekhez való hozzáférés. Továbbá a részben színes és horganyzott tekercsek károsodása is minimálisra csökkenthető.

Sikertörténetre

Albixon

Albixon

Az ALBIXON vállalat, az úszómedencék és medencefedések Európában piacvezető gyártója az OHRA tetős karos állványaival bővítette a raktárkapacitását. Itt alumínium profilokat tárolnak raklapokon, a raklapok hossza 5–12 méter, a súly pedig 500–1200 kg. Az új állványrendszerrel nemcsak helyet, hanem költségeket is megtakarít a vállalat: Elkerülhető a felesleges anyagmozgatás, növekszik a raktáron belüli szállítás hatékonysága, és csökken a tárolt árukban keletkező károk kockázata is. Az időjárás elleni védelemnek köszönhetően a minőségellenőrzési költségek is alacsonyabbá válnak. A tárolt áruk megfelelő átláthatósága révén jelentősen egyszerűsödik a leltározás is.

Sikertörténetre

Corswarem NV

Corswarem NV

Auf sehr geringer Grundfläche ein hohes Lagervolumen.

Sikertörténetre

Sistema

Hosszú tárgyak raktára az alumínium ablakprofilokhoz

Sikertörténetre


adatok

A Kragarm állványrendszerünk szerkezete tömör, robusztus, melegen hengerelt acélprofilokból áll, amelyek különösen erősek, biztonságosak és tartósak. A fő részegységek (oszlopok, konzolos karok, lábak) beltéri használatra kiváló minőségű porszórt bevonatot kapnak. Minden más alkatrész a DIN 10346 szabvány szerint szalaghorganyzott. Az alkatrészek tűzihorganyzása kültéri használatra megfelel a DIN EN ISO 1461 szabványnak.

Az állványok rögzítése beltéren horganyzott horgonyokkal, kültéren rozsdamentes acél horgonyokkal történik.

Karos állványok termékjellemzői:

  • Felfüggeszthető, beállítási rács 100 : 100 mm
  • Rugalmasan felfüggeszthető és szabadon mozgatható (pl. K60K+H típus), így védi a karokat és az árut a sérülésektől
  • Gyors felfüggesztés és leakasztás szinte vízszintes helyzetben pl. K60 K+H. Kiváló minőségű, kovácsolt, speciálisan edzett kampókarom
  • Szabványszínek RAL 5015, 2002, 3000, 6011, 7035
  • Nincsenek ütközési élek a tárolófelületen a kar kiálló csatlakozólemezei miatt --> ezért nem sérül az áru a tárolási és kitárolási folyamat során
  • Előkészítve legurulásgátló eszköz befogadására
  • Előkészítve állítócsavar használatára

Állványok/lábak termékjellemzői:

  • Kétoldalas, alapfelszereltségként 100-as rácsban: 100 mm perforált, (az egyszárnyú állványlábak később kétoldalas használatra is előkészíthetők).
  • Az állványalaphoz síkba csavarozva, a teljes felületű alátámasztást biztosítva az állványalapon, kiálló csatlakozólemezek nélkül. Ezért a tárolás és a kitárolás során nem keletkezik sérülés.
  • Az alkatrészek könnyen cserélhetők a csapágyak újratervezésekor vagy javításakor.
  • A gumiabroncsok védelme a függőleges állványtalp ferde élének köszönhetően (a K60-as rendszerben alapfelszereltség).

Állványrendszereink megfelelnek a DIN 18800-7 szabványnak és a raktározási létesítmények és berendezések szakmai szövetségének (BGR 234) aktuális irányelveinek, biztonsági szempontból bevizsgáltak és rendelkeznek a megfelelő GS-pecséttel.

cantilever racking technical detail
Eingehängter Kragarm mit Hinterlegplatte

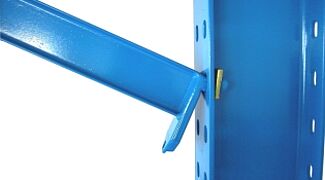

cantilever racking technical detail
Bei Anstößen weicht der Kragarm aus

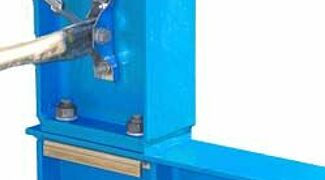

cantilever racking technical detail
Ständerprofil mit Anschluss für Distanzrohre

A megfelelő állványrendszert keresi, vagy már meg is megtalálta? Kérésre szívesen ellátjuk tanáccsal és küldünk árajánlatot.

Kérjen ajánlatot most

OHRA karos állványok tartozékok

Az OHRA karos állványok bővített konfigurációjához különböző tartozékok állnak rendelkezésre. Ezek utólagosan vagy a rendelés időpontjában is megrendelhetők. Ezek közé tartoznak a rácsfedések, a nehéz és könnyű kivitelű legurulásgátló rendszerek, karhidak, nyeregcsövek és még sok más. Tekintse meg az alábbiakban a megvalósított megoldások válogatását.

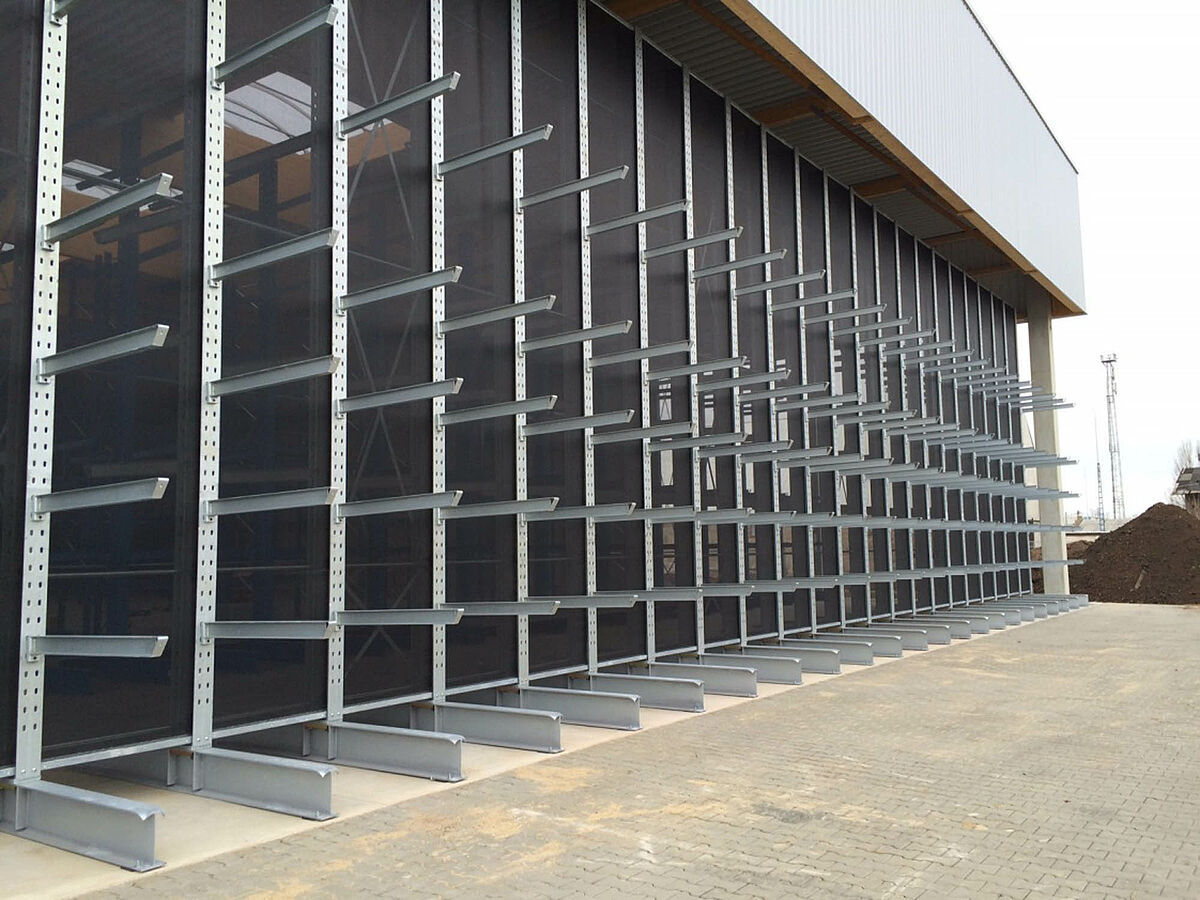

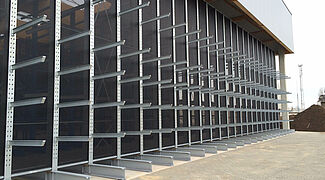

cantilever racking accessory
Feuerverzinkt mit Wetterschutznetz

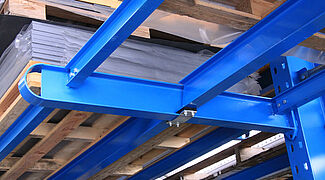

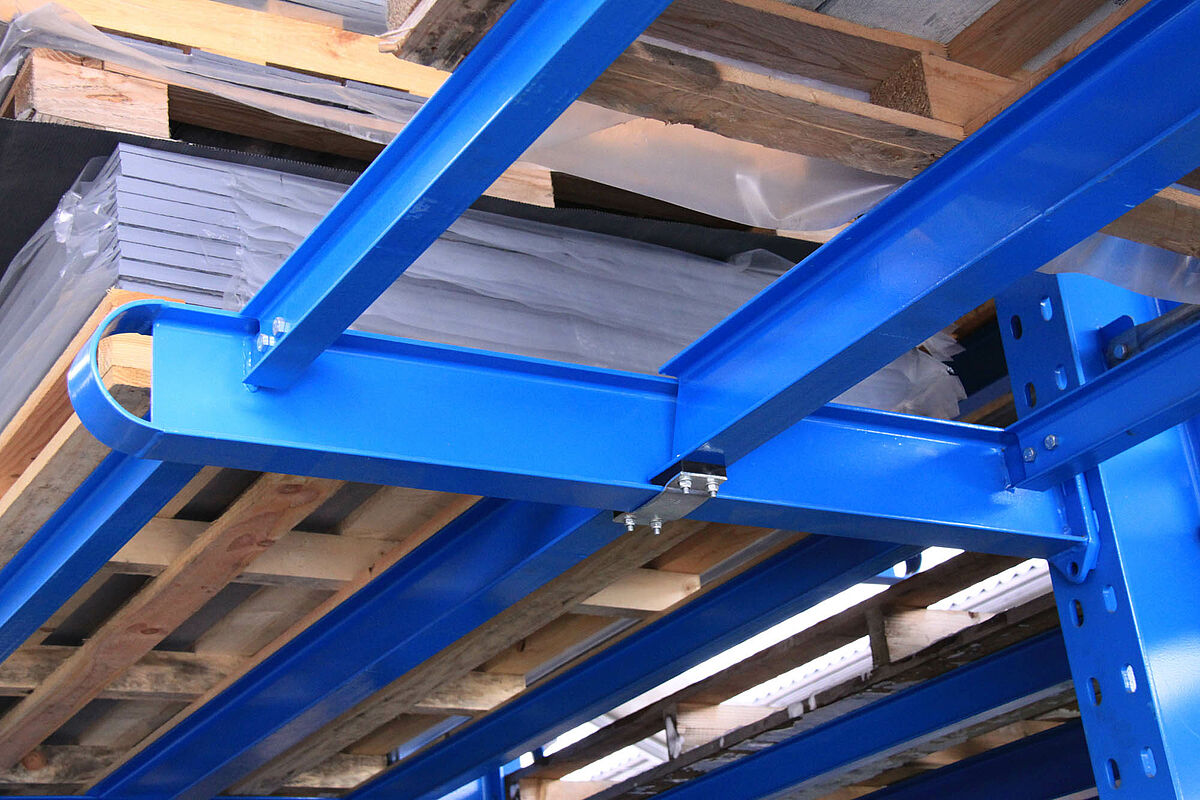

Cantilever racking accessory
Mit Armbrücken. Hiermit können Waren mit verschiedenen Abmessungen in einer Lagerebene gelagert werden.

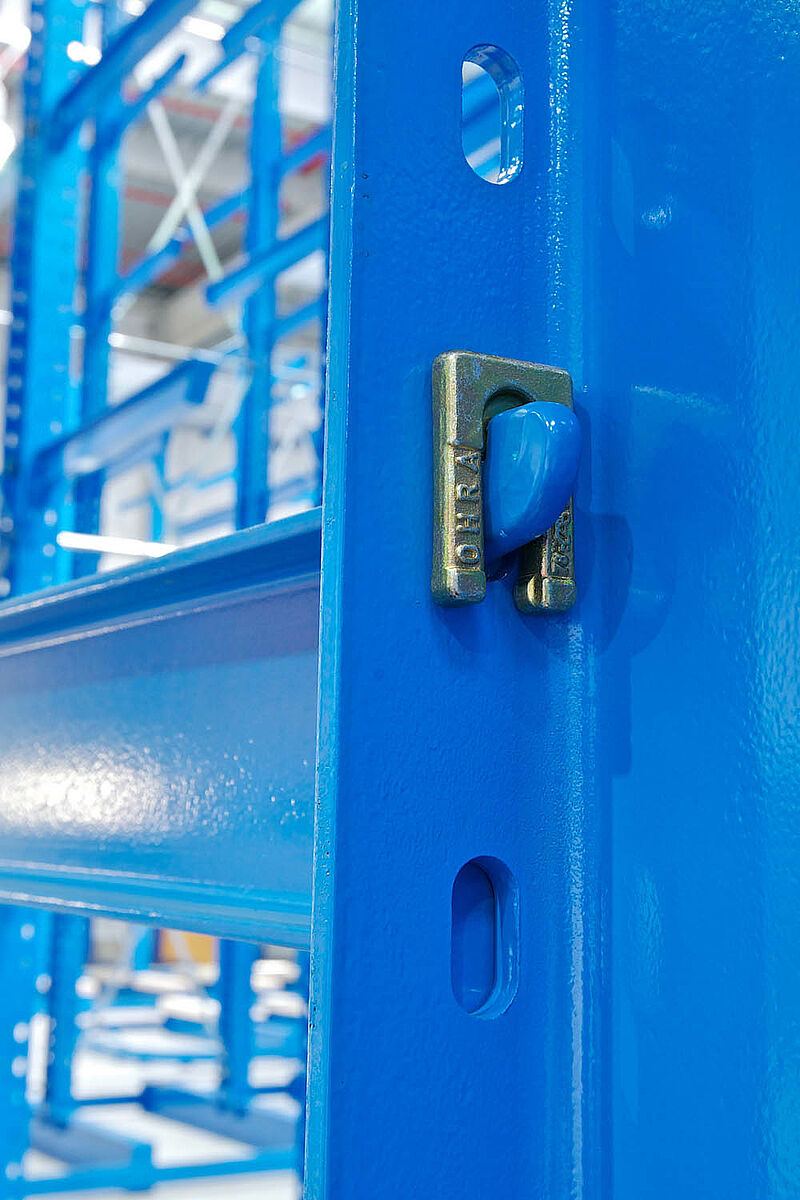

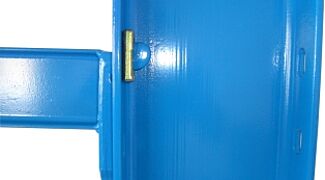

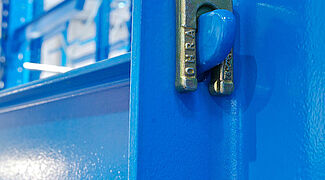

cantilever racking accessory
Mit patentierter Hinterlegplatte für die Fixierung der Kragarme.

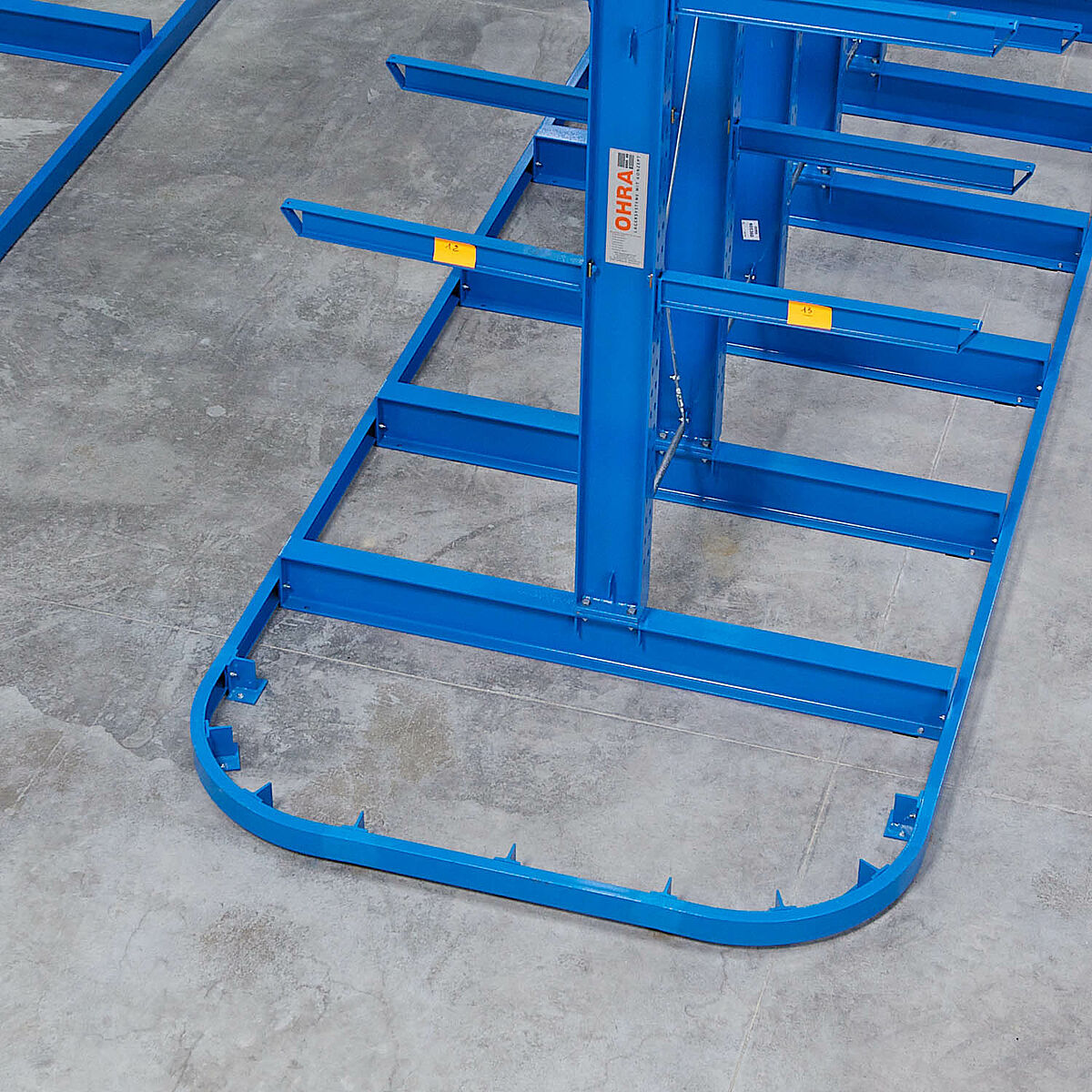

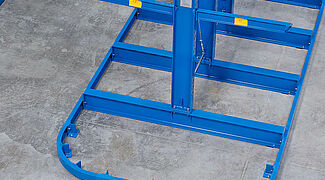

Cantilever racking accessory
Mit Führungsschiene und Einfahrbogen. Damit können Vierwege-Stapler leichter in den Regalgang einfahren und geführt werden.

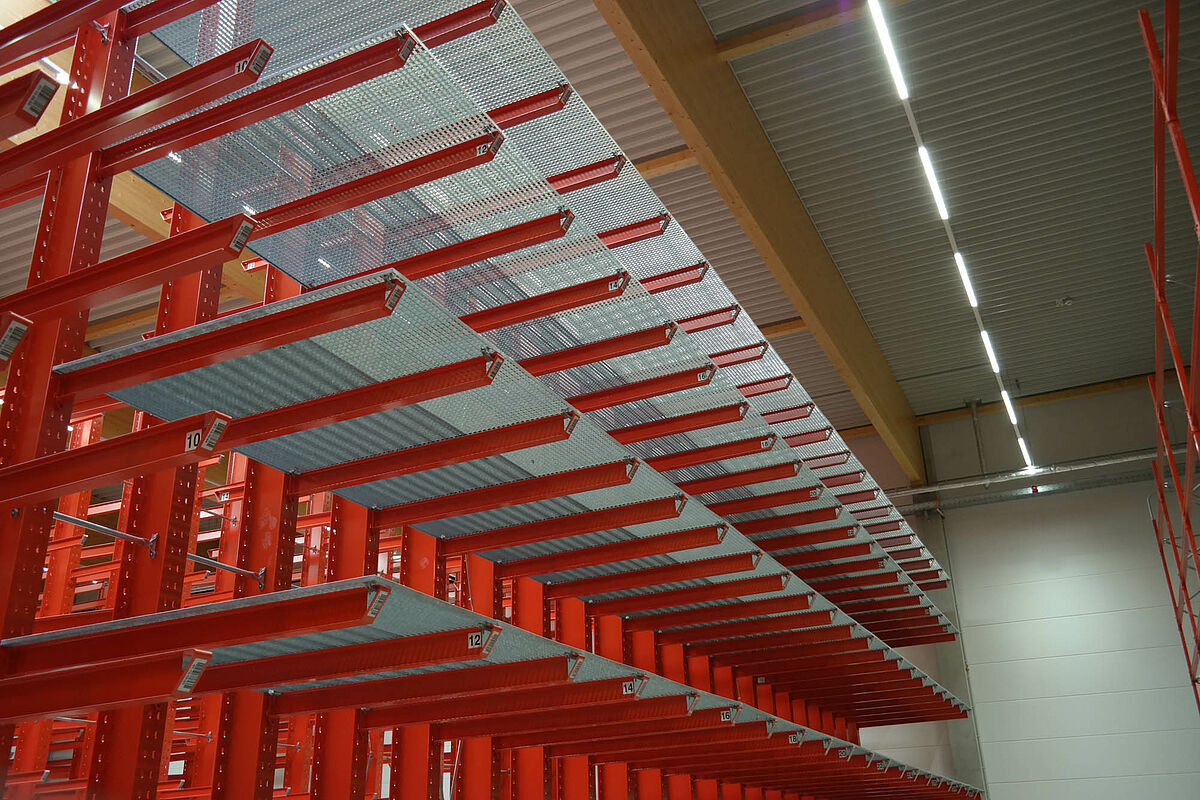

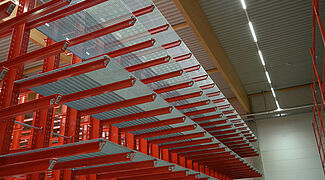

Cantilever racking accessory
Mit Gitterrostauflage. Durchgehende Lagermöglichkeit.
